基于兰姆波的无损探伤

2016-10-22 浏览: 4048

碳纤维增强塑料是性能优良的轻质结构,被广泛用于航空工业。使用纤维增强复合材料时,在生产和工作期间检测出缺陷并将其定位(如分层或裂纹等)极其重要。“兰姆波”是指在薄板结构上传播的表面波, 它能够与不同类型的材料缺陷相互作用,使缺陷可见,因此,兰姆波在无损材料测试中起着重要作用。

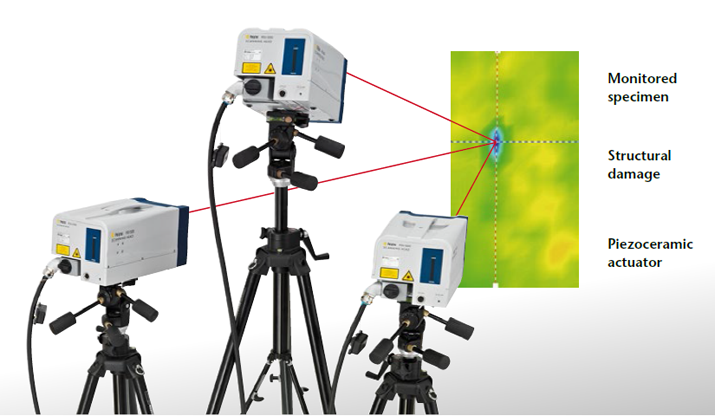

扫描式激光测振仪已为世界各地的工程师们用于材料测试。其能高空间分辨率可视化传播兰姆波,并记录每个扫描点的3D 振动矢量,在分析时将其分解成典型的 S 和 A 波,是用于兰姆波研究的不可替代的工具。

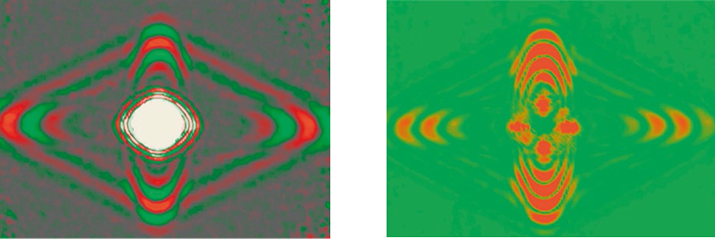

1D and 3D mea- sured data of compression waves in an anisotropic panel




Compression waves in an anisotropic panel: Amplitudes in the x, y, z, and x+y direction

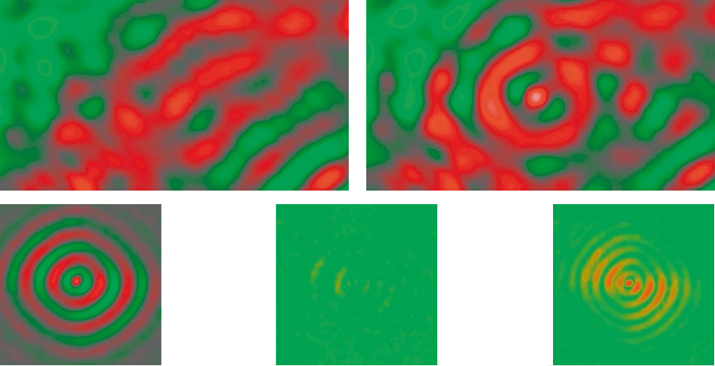

Difference data (Left: out-of- plane, Center: in-plane, Right: all components)
