工作距离

70 mm

200 mm

400 mm

600 mm

转速

Sensor Head

7.5 mm 间距

24 mm 间距

测量范围

–8,000 RPM ... +20,000 RPM

–2,500 RPM ... +6,500 RPM

输出电压

–4 V ...+10 V

–2.5 V ...+6.5 V

校准误差1

< 0.6% of RPM reading ±2 RPM

< 0.3% of RPM reading ±2 RPM

滤波设置

DC; slow/medium/fast

角速度 (Δω)

Sensor Head

7.5 mm 间距

24 mm 间距

测量范围 (°/s/V)

10

100

1,000

12,000

10

100

1,000

6,000

输出电压峰值(Vpeak)

±10

±10

±10

+ 10 / -4

±10

±10

±10

+ 6.5 / -2.5

带宽 (kHz)

0.001 … 10

0 … 10

0.001 … 10

0 … 10

测量误差

<1% (at f = 1 kHz)

滤波器

高、低通滤波器，阶次和带通滤波器

角位移(Δφ)

测量范围

0.01 °/V

0.1 °/V

1 °/V

输出电压峰值(Vpeak)

±10 V

±10 V

±10 V

频率下限 Fu

1 Hz ... 100 Hz 2

1 Hz ... 10 Hz 2

1 Hz

测量误差

<2% (f = 5 · fu ... 8 kHz); <10% (f = fu ...   10 kHz)

滤波器

高、低通滤波器，阶次和带通滤波器

总体规格

系统

外差式双光干涉检测系统

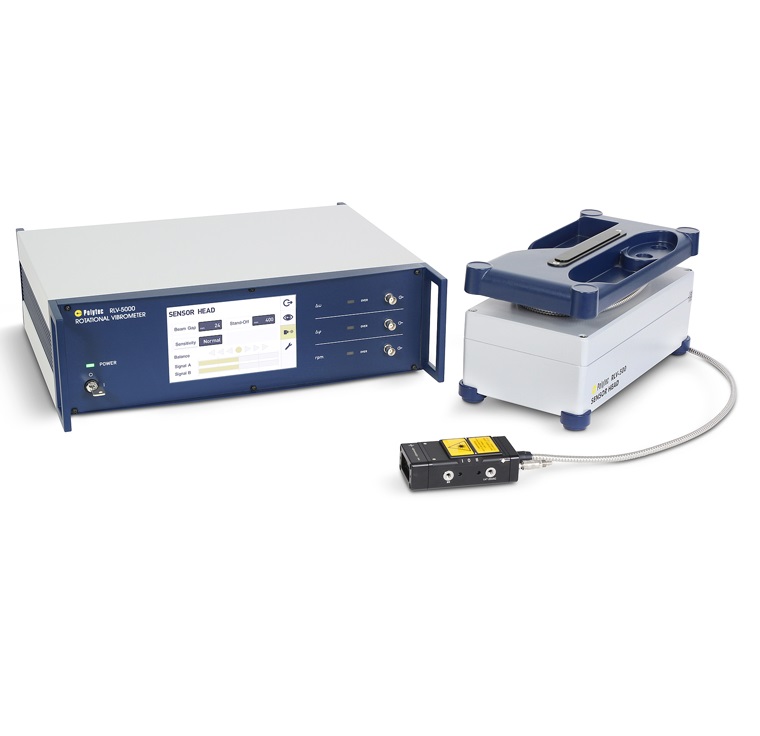

组件

控制器（19“机架外壳）

光学头

激光单元

传感头

尺寸 [L x W x H]

450 x 360 x 150 mm

330 x 170 x 175 mm

115 x 56 x 35.5 mm

(17.7 x 14.2 x 5.9 in)

(13 x 6.7 x 6.9 in)

(4.5 x 2.2 x 1.4 in)

重量

9 kg (19.8 lbs)

8 kg (17.6 lbs)

0.5 kg (1.1 lbs)

防护等级

IP-21

IP-67
  (IP-64 信号指示灯)

IP-67

工作温度

+5 °C ... +40 °C

+5 °C ... +40 °C

+5 °C ... +50 °C

(41 °F ... 104 °F)

(41 °F ... 104 °F)

(41 °F ... 122 °F)

激光类型

Helium-Neon, 633 nm (red)

输出激光

<1 mW per beam, Class 2

光缆长度

3 m from Laser Unit to Sensor

工作温度

-10 °C ... +65 °C (14 °F   ... 149 °F)

相对湿度

<80%, non-condensing

电源

100 ... 240 VAC ± 10%, 50/60 Hz

功率

max. 100 VA

跟踪滤波

每个通道有“slow”和“   fast”两种选择

电压输出(BNC)

▪ 转速

▪ 角速度

▪ 角位移

数字输出

RPM, 通过  RS-232输出数字信号 (二进制值)

信号电平和平衡指示

▪手持信号电平和平衡指示器
  ▪控制器中另外显示
