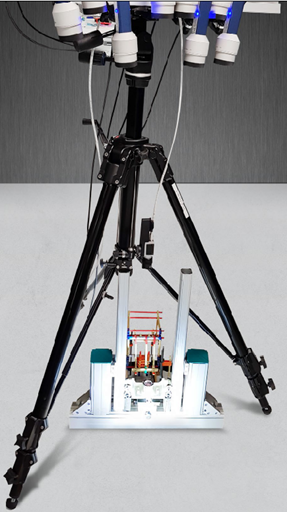

图1：8个光纤头同步测试表头

测量表头八个点在冲击之前、期间及之后的振动速度。为确保表头落下的确切位置，为此我们还专门设计了一个手表测试工作台。由于无法不停重复跌落试验，这八个点的测试就需要同步进行。

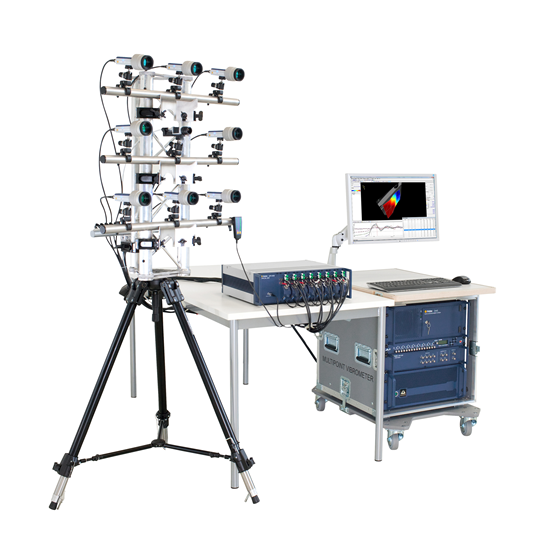

德国Polytec公司的MPV-800多点式激光测振仪，同步测试最多可达48通道，输出时域和频域振型。

本次试验中，我们还使用到了中心摄像机，确保这些测点位置更精确。如图2所示。

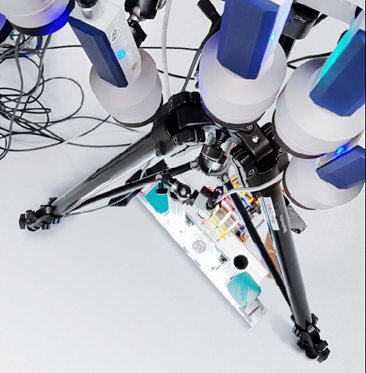

图2：使用MPV-800的试验装置，测量表头自由落体后的冲击响应

在测试过程中，将速度记录为时间的函数。本次测试记录了表头的8个特定测点在约8ms内的振动速度：撞击前3ms，撞击后5ms。将不同测点的速度曲线叠加到一起，便于数据间的对比，如图3所示。谱图还显示了撞击过程中表头呈现出不同的振动特性。

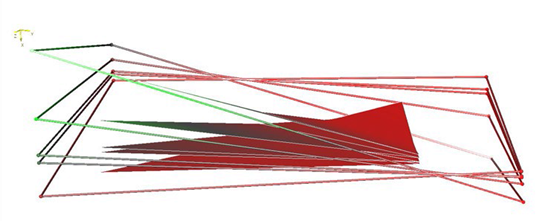

图3：时间-位移曲线

通过MPV软件我们可以看到表头的3D振型，如图4所示。

图4：表头运动可视化

除此之外，我们还可看到表头在受到撞击后是如何旋转的。为了有更好的视觉效果，我们进行了数据后处理。利用MPV软件对速度进行微分和积分，分别得到加速度和位移。

将时间差为50μs 的5个位移曲线叠加到一起，如图5所示，通过数据后处理我们可以很清楚的看到表头收到撞击后的旋转情况。

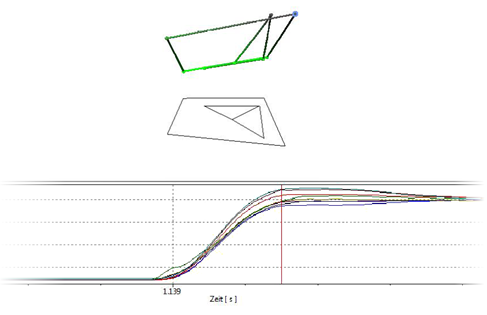

图5：5个不同测试时间下的响应曲线组合

时间-加速度曲线还为我们提供了额外信息：受到冲击后，手表单个部件的振动响应各不相同。

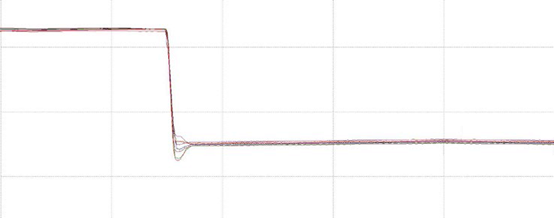

图6：时间-加速度曲线

图7：时间-速度曲线
