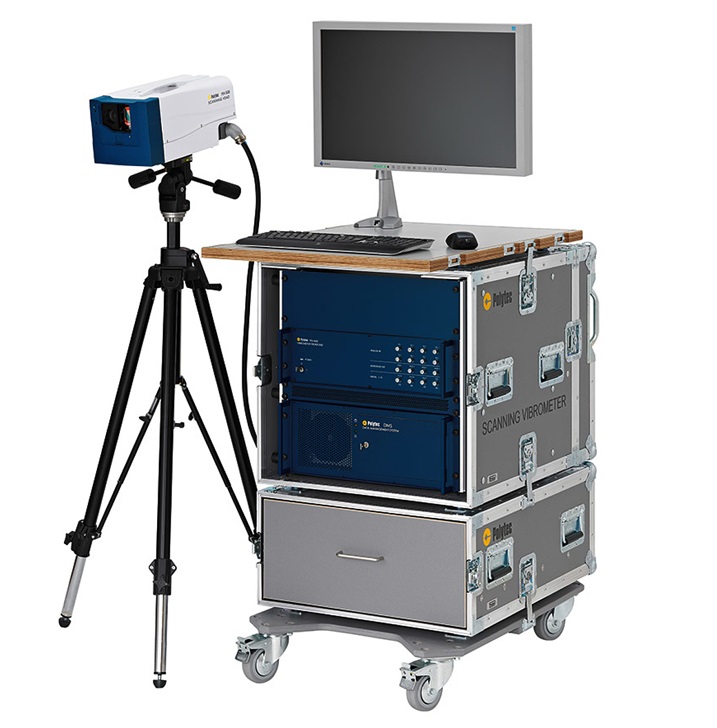

PSV-500-1D 扫描式激光测振仪
全场扫描式激光测振仪已经革新到第五代产品，是全球第一台全数字式扫描激光测振仪！
可在距目标 0.125 米~50 米距离上测试，一次扫描完成从几个厘米小器件到数 十米大结构的模态测量，测量点数可多达数十万点。用户无需建模，可在实物视频图像上快 速、直接完成测量网格布置，并以每秒 30 点以上速度扫描，具有极高的工作效率！
扫描完毕后迅速以生动的三维动画或二维彩色图片等多种方式显示振型。该系统具有测 量直观、高动态范围、高精度和高效率等技术优势，适应于物体的离面振动模态分析。
PSV-500 让模态测试变得很简单
与传统多通道接触式传感器相比，PSV-500 的操作更直 观、更简单。启动系统、获取形貌数据、定义扫描网格-即可开始扫描 测试。
交互式设置

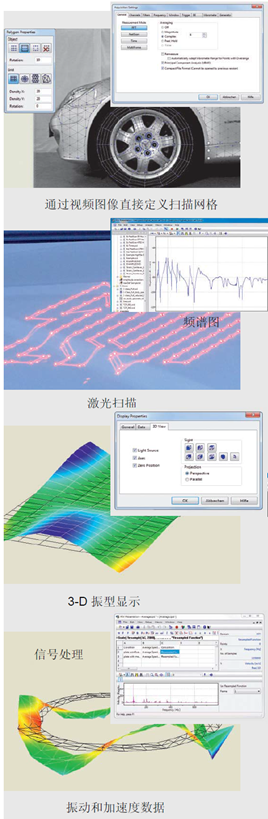

通过导入 CAE/FEM 文件或使用系统内的形貌扫描单元 来获取被测物形貌数据。直接在视频图像上定义扫描区域， 设置扫描点的密度、布点方式等。通过对话框一次性完成带宽、分辨率、振动激励、通道 等参数的设置。
快速扫描
整个扫描过程由系统自动完成。扫描过程中，激光始终 保持最佳聚焦状态，信噪比始终保持最佳，并实时显示振动 信号及参考信号的时域和频谱图。在宽带激励时，PSV-500 完整记录每个测量点的频谱信 息及被测表面的振型。快速扫描模式可在最短时间内输出振型（几秒内可扫描 数百个测量点）。
完美可视化
PSV 软件包提供给用户大量的振动信息：各部位的振动 状态，振幅大小及频率响应，各阶频率振型，传递涵数等。可显示任意频率下的频谱图，且能分析出共振点的位置， 并将测量结果以图表、图形和动画的形式显示出来。这些图片和动画均可应用于演讲和报告，给人留下深刻 印象。
灵活分析
Polytec 信号处理器是高性能分析工具，对测试结果做大 量的数学和统计运算。系统配有开放式数据存取接口，测量 结果可导入至外部软件包或公司内部软件，用于模态分析、 声场或功率流计算。
| PSV-500 的应用：振动无处不在 | |
| ·汽车行业 | ·机械设备、精密器件、大型结构等的整体及其零部件 的振动状态测试 |
| - 汽车刹车片、发动机等零部件的模态测试 | - 洗衣机、真空吸尘器、电动牙刷或电气工具的性能 优化和质量控制 |
| - 确定噪声来源和声频特性，提高 NVH 性能 | |
| ·航空航天工业 | ·超声马达、超声波测试等 |
| - 航空发动机、涡轮叶片等模态测试 | ·建筑物、桥梁或者其他大型户外构筑物等振动测试 |
| ·数据存储系统 | ·声学领域 |
| - 硬盘读写头的动态特性测试和振动分析 | - 小提琴等乐器的振动测试及振型优化 |
| ·回转体的动态特性测试 | ·生物医药领域 |
| 采用光学旋转解码器 PSV-A-440 对回转体进行跟踪采 样，获取回转体的动态特性 | - 听力测试等 |
| PSV-500 卓越的性能参数 | PSV-500 相对于 PSV-400 的进步之处 |
| · 速度分辨率：好于 0.02μm/s/1Hz 带宽 | · 新一代集成的综合数字解调前端，代替原来的 |
| · 频率范围：DC~25MHz | · 控制器和链接箱，数据和电脑之间数字传输代 替模拟传输，避免 DA,AD 导致的精度损失； |
| · 最大速度：±10m/s | · 增加激光稳频模块，优化相干，解决了 3D 测 量中的串扰问题； |
| · 工作距离：0.125m~50m | · 激光聚焦速度提高 4 倍； |
| · 扫描点数：1~512×512 个 | · 扫描范围 由 40°× 40°扩大到 40°× 50°； |
| · 扫描角度：40°×50°,角度分辨率好于 0. 2° | · 频率范围进一步扩大 B 型：由 DC~40kHz 扩大到 DC~50kHz H 型：由 DC~80kHz 扩大到 DC~100kHz |
| · 扫描速度：每秒超过 30 个点 | |
| · 扫描对象：从小于 1 mm 到数十米结构均可 | |
| · 使用范围广泛,可测量从原子级微弱振动到百万 g 冲击 | · 高清 CCD 代替 PSV-400 中的普通 CCD； |
| · 可升级成测量复杂结构三维振动特性的三维扫描式PSV-500-3D | · 更小体积，更快速度 |
PSV-500-B 型和-H 型的标准配置 | |
测振系统和 数据采集 | · PSV-I-500 光学扫描头，扫描头内置 20 倍光学变焦，12 倍数字变焦高清彩色摄像机。 · PSV-F-500 前端，内置大带宽数字解码器、信号发生器和数据采集 · PSV-C-510， 10 米长主电缆 |
计算机 | · PSV-W-500 数据管理系统：19’’标准机箱 · Win7 系统，64 位嵌入式系统，自带 PSV 软件 |
选配件 | · VIB-A-T02 带电动云台的三脚架 · PSV-A-535 扫描头保存箱 · 硬件、软件和工作原理手册 |
PSV-500-M 型的标准配置 | |
测振系统 | · PSV-I-500 光学扫描头，扫描头内置 20 倍光学变焦，12 倍数字变焦高清彩色摄像机。 · PSV-F-500 前端，内置大带宽数字解码器 · PSV-C-510， 10 米长主电缆 |
计算机和 数据采集 | · PSV-W-500-M 数据管理系统：19’’工业 PC 机，内置数据采集和信号发生器 · Win7 系统，64 位嵌入式系统，自带 PSV 软件 |
选配件 | · VIB-A-T02 带电动云台的三脚架 · PSV-A-535 扫描头保存箱 · 硬件、软件和工作原理手册 |
PSV-I-500 扫描头 | |
尺寸【宽×长×高】 | 238 mm x 384 mm x 163 mm |
重量 | 9kg；9.3kg（安装形貌扫描单元后） |
激光类型 | 波长 633nm |
激光类型，PSV-G-500 形貌扫描仪 | 二极管激光器（660~680nm） |
激光安全等级 | 二级（功率<1mW，安全可视） |
工作距离 | 0.125 m~50 m；0.25m ... 30 m（安装形貌扫描仪后） |
扫描范围 | 50°x 40°，角度稳定性<0.01°/小时，扫描速度超过 30 点/秒 |
样品大小 | 从几个 mm2 到数 m2 |
摄像头 | 高清格式，20 倍数字变焦，视角 55°x 32° |
电气接口 | 德国标准多针卡口接头 |
机械接口 | 六角形，接三脚架适配器 VIB-A-T02，2 个 M6 螺丝 |
PSV-F-500 前端 | |
尺寸【宽×长×高】 | 450 mm x 360 mm x 150 mm |
重量 | 约 10kg |
工业保护等级 | IP-20 |
电气接口 | 正面：标准 BNC 接口（用于参考通道、信号发生器和触发） 背面：多针卡口接头，主电缆接口，速度输出显示器接口，连接至电脑的以太网接口 |
机械接口 | 19’’标准机箱 |
PSV-500 常规选配件 | |
PSV-G-500 形貌扫描仪 | 测量目标的形貌数据 |
PSV-A-560 激光稳频器 | 提高信噪比（不适用于 PSV-500-B 型） |
PSV-A-525保护镜 | 保护扫描头远离灰尘、风和强噪音 |
PSV-A-515外部摄像头 | 数字式广角摄像头，尤其适合狭窄测试环境中使用 |
PSV-A-013系统小推车 | 符合人体工学的、可存储所有部件和选配件的可移动系统小推车 |
PSV-A-T11电动云台 | 可遥控 PSV 扫描头位置的电动云台 |
PSV-C-5xx 主电缆 | 可定制：5m,10m,20m,30m |
PSV-500 测量小器件选配件 | |
PSV-A-410 近扫单元 | 用于近距离测量小型器件，包括一组放大镜头 |
PSV-A-HENE 滤光片 | 在测量极小或接近镜面反射的物体时，使用滤光片用于提高激光点的可见度 |
PSV-A-RLight Ring Light 环形照明光源 | 测量微小物体时照明（需要 PSV-A-410 近扫单元） |
PSV-A-T18 垂直测试台 | 电动调整 PSV 扫描头位置，用于垂直方向测试 |
刹车片和模态分析选配件 | |
PSV-A-430 声触发单元 | 当噪音超过某阈值时激活门输入 |
PSV-A-MIR/PSV-A-MIR+ 反射镜组 | 用于仪器难以接近场合 |
A-MIR-2030 反射镜组 | 和 PSV-A-T34 配套使用，用于垂直方向测量 |
回转部件测量选配件 | |
PSV-A-440 回转解码器 | 用于回转部件测量 |
