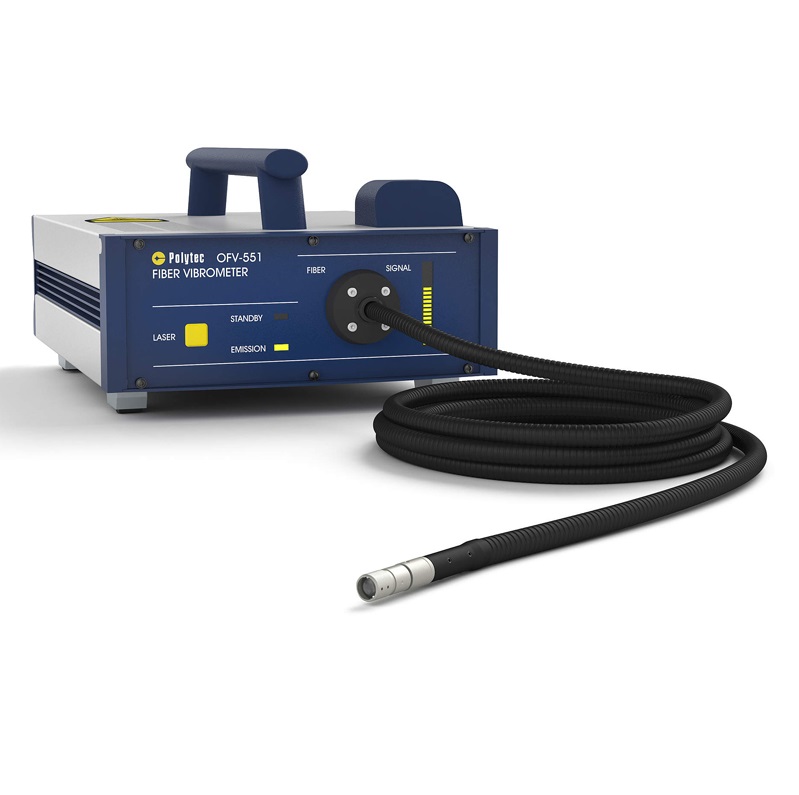

OFV-551单光纤式激光测振仪

光纤干涉仪常用于测试微型器件,便于用户在难以接近或狭小测试空间内使用,或用于测量两点间的相对振动。干涉仪端部把柔性光纤和输出透镜结合在一起,用来提供激光探查被测点,同时收集反射光传输回该干涉仪。这种设计可实现最小光缆直径达5毫米,聚焦激光的镜头可降到3微米直径的点。电缆的柔韧性和微小尺寸便于用户在难以接近或狭小测试空间内使用。



OFV-551光纤式激光测振仪广泛用于电子工业,如电路板、焊接线、手机和硬盘驱动等元器件,如今在新兴市场如微型结构、医疗设备、动物学和汽车业具有越来越广泛的应用。

    -即使被测表面反光不佳且距离近1米,亦可有效传输和收集反射光信号

    -高空间分辨率

    -使用标准镜头时,典型光斑直径为15µm 。选用配件后,光斑直径可小于3µm;使用显微镜头时,光斑直径可小于1µm。

    -系统内部光纤耦合稳固,降低干涉仪偏差

    -集成功率调光器调整激光输出强度(可选)

    -结构非常紧凑,包装非常坚固

    -可与Polytec所有的控制器或显微测试系统配套使用


OFV-551   光学头参数


激光类型

HeNe


激光保护等级

Class   2,<1 mW, 可视


激光波长

633   nm


聚焦方式

手动聚焦


最大清晰度

135   mm + n · 204 mm; n = 0; 1; 2; …


兼容控制器

OFV-5000,   OFV-2520, OFV-2570, VDD-E-600


光纤长度

1 m,   2 m, 3 m


尺寸(L x W x H)

235   mm x 155 mm x 335 mm


(9.3   in x 6.1 in x 13.2 in)


重量

8 kg


防护等级

IP 40


电源

100   VAC … 240 VAC ±10   %, 50/60 Hz, max. 15 W


环境温度

+5 °C … +40 °C (41 °F … 104 °F)


存储温度

-10 °C … +65 °C (14 °F … 149 °F)


相对湿度

max.80   %, 无冷凝


工作距离与光斑直径


光纤头

[mm]

Mini   sensor 4

OFV-102   5

OFV-130-3   5

OFV-130-5   5


焦距

[mm]

16

20

36

42


工作距离

[mm]

>60   6

>80   6

55 ± 2

76 ± 2


光斑直径1/e2

[mm]

>2.5

>3.2

11.4

11.6


典型光斑直径【μm】



@   55 mm

4


@   60 mm

21


@   76 mm

20

5.3


@   80 mm

21

30


@   100 mm

27

25


@   300 mm

92

72


@   500 mm

154

124


@   1,000 mm

324

256


每增加 1 米光斑增加【μm】

350

260


遵守标准


Laser   safety

IEC/EN   60825-1 (CFR 1040.10, CFR 1040.11)


Electrical   safety

IEC/EN   61010-1


EMC

IEC/EN   61326-1
