VX-08

高分辨率数字式速度解码器

0-25kHz

8

1.25m/s

0.02μm s-1/ Hz

VX-09

数字式速度解码器

0-2.5MHz

14

25m/s

0.15μm s-1/ Hz

位移解码卡

描述

带宽

档位数量

最大输出位移

最佳位移分辨率

DX-300

适用于超声

30kHz-24MHz

1

± 188 nm

0.12pm

DX-900

大带宽数字式位移解码卡

0- 2.5MHz

16

± 125mm

1.5 pm

加速度解码卡

带宽

档位数量

最大加速度

AX-100

0.5- 20kHz

8

25,000g

计量参数

模拟信号输出

BNC, ±10V
  速度信号
  位移信号
  加速度信号

数字信号输出

S/PDIF,24位，48/96kSa/s（仅适用于VX-08解码卡）

带宽

DC-24MHz

最大速度

±25m/s

滤波器

高通滤波器：100Hz, off
  低通滤波器：5kHz, 20kHz, 100kHz, off

跟踪滤波器

3档：slow, fast, off

反射信号电平

触摸屏上的柱状显示条
  以直流电源信号输出（BNC接口，0-5V)

PC接口

RS-232，可远程设置系统

通用参数

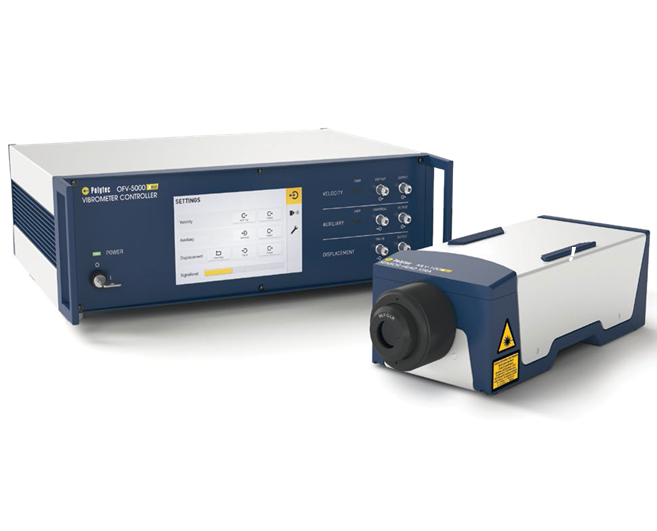

OFV-5000 Xtra控制器

MLV-I-120 Xtra光学头

接口/显示

7"彩显触摸屏，带直观菜单导航

尺寸

19"带把手
  W×D×H：450×360×150mm
  (19",84HP/3U)without angle brackets

W×H×L：135×100×383mm

重量

10kg

4.55kg

防护等级

IP20

IP40

工作温度

+5°C … +40°C（41°F … 104°F）

存储温度

-10°C … +65°C（14°F … 149°F）

相对湿度

<80%， 无冷凝

电源

100-240 VAC±10%,50/60Hz

功耗

max.100VA

光学头技术参数

激光类型

测量激光：不可见红外激光（IR），波长1550nm，功率<10mW
  定位激光：可见激光（绿色），波长51-530n，功率<1mW

聚焦方式

自动聚焦、手动聚焦、远程聚焦

激光安全等级

安全等级二级，人眼安全，工作时两种激光同时工作

最大测试距离

远达100m（使用 MLV-O-LRI 镜头，与被测表面有关）

激光光斑大小与测试距离的关系

前镜头

MLV-O-FMI-02 光纤头

MLV-O-SRI
  短焦镜头

MLV-O-LRI
  长焦镜头

MLV-O-100
  微型光纤头

MLV-O-110
  微型光纤头

焦距【mm】

29

70

16

35

最小测试距离【mm】

25

380

60

56±2

出射光束直径（1/e2）【mm】

2…4.5

11…12.4

3.3…4.3

14

典型光斑直径【μm】

25 mm

48

-

-

-

50 mm

77

-

-

-

56 mm

81

-

-

8

60 mm

84

-

28

-

75 mm

91

-

37

-

100 mm

97

-

53

-

300 mm

150

-

180

-

380 mm

184

60

224

-

500 mm

236

81

295

-

1,000 mm

448

171

608

-

2,000 mm

906

349

-

-

5,000 mm

2766

898

-

-

每增加 1 米光斑增加【μm】

+183

-

-
