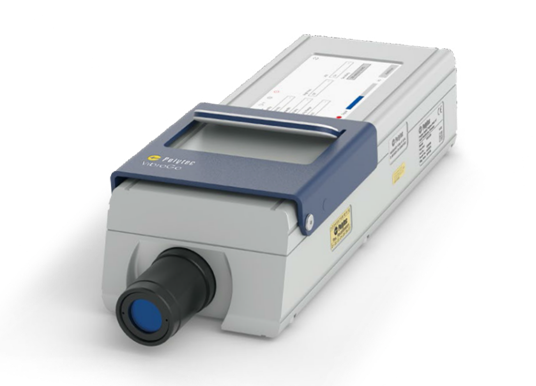

VibroGo便携式激光测振仪

VibroGo是最新推出的一款便携式激光测振仪,采用非接触式测量方法,远程测量样品的振动位移、速度和加速度。频率覆盖 0 – 100KHz,测试距离最远可达30米。系统带有自动聚焦功能,便于达到最佳信号质量。其外形坚固,可用于野外测试,高测试灵敏度使其能用于解决机器和设备运行过程中的异常问题。


VibroGo带有触摸屏,用户可直接在导航菜单上完成参数设置。输出信号有模拟和数字式两种,模拟接口可接入至数采软件; 数字接口通过以太网对VibroGo进行远程控制,或者通过专用 VibroSoft软件实现从仪器到电脑的全数字传输。可通过无线远程控制,已广泛用于科研、状态监测和教学等领域。



可输出速度、位移、加速度

带有触摸屏和自动聚焦

通过无线远程控制

可配备便携式电池包

轻便、多功能、户外防护

坚固的设计,防水(IP 64)




典型应用:
  设备的预先维护
  户外、野外测量
  工业现场
  高温、高压等人不可接近的现场测试
  电力系统

选配件:

  可充电锂电池
  数采和分析软件
  三角架
  微调云台





技术参数

型号  VibroGo VGO-200

Package

最大频率

速度峰值

位移输出(选配)

加速度输出(选配)

可否升级

Lab

25 kHz

1 m/s

500nm - 50mm

5 m/s² - 20   km/s²

Explorer

25 kHz

2 m/s

500nm - 50mm

5 m/s² - 20   km/s²

Sonic

100 kHz

2 m/s

500nm - 50mm

5 m/s² - 100   km/s²

速度档位

mm/s/V

2.5

5

12.5

25

50

125

250

500

输出峰值

mm/s

10

20

50

100

200

500

1,000

2,000

典型分辨率

10 kHz

μm/s/√Hz

<0.01

<0.01

<0.02

<0.02

<0.04

<0.1

<0.2

<0.4

25 kHz

μm/s/√Hz

<0.02

<0.02

<0.02

<0.02

<0.04

<0.1

<0.2

<0.4

100 kHz

μm/s/√Hz

<0.03

<0.03

<0.03

<0.03

<0.04

<0.1

<0.2

<0.4

光学参数

激光类型

氦氖激光(HeNe)

安全等级

Class 2, 输出功率<1mW

激光波长

633 nm, 红色可见激光

聚焦

自动聚焦,远程聚焦,手动聚焦-通过触摸屏 或者VibroLink接口远程操作

测试距离

0.36mm - 30m

最小光斑直径

23um

通用参数

解码器类型

数字式速度解码器,7..8个档位

数字式位移解码器,16个档位

数字式加速度解码器,12..14个档位

模拟信号输出

±4V, BNC接口

数字信号输出

通过VibroLink数字接口输出速度信号,信号电平显示;
 VibroLink接口允许通过以太网、或者通过无线网络 在浏览器上进行远程控制。

滤波器

带宽可调: 1 kHz, 5 kHz, 10 kHz , 25 kHz, 50 kHz, 100 kHz

数字式高通滤波器13 Hz / 104 Hz (-3 dB)

不理想反光表面的信号增强功能ASE

信号电平

触摸屏上的条状显示

模拟输入信号

触发输入

无线连接

选配项VGO-WIC可以通过无线网络对VibroGo进行远程控制,
通过支持无线的设备的web浏览器对设备进行参数设置和远程控制。

接口

工业级别,防水M12,VibroLink以太网数字接口(CON 3)

模拟信号的BNC输出(CON 2)

WLAN-Stick的USB输出口(选配)

触发输入(CON 4)

供电电源口12V(CON 1)

显示

5寸彩显触摸屏,带菜单导航参数设置 通过以太网或无线网络进行远程控制

重量

约3.1 kg

保护等级

IP 64

尺寸 [W x H x L]

344 x87 x122 mm

工作温度

+5 °C … +40 °C   (41 °F … 104 °F)

存储温度

–10 °C … +65 °C   (14 °F … 149 °F)

相对湿度

max. 80%, 无冷凝

供电电源

11V … 14.5V直流电源, max. 20 W

12V交流电源插头,可选配移动电源

遵循标准

激光安全性

IEC/EN 60825-1

电气安全性

IEC/EN 61010-1

EMC

IEC/EN 61326-1
Emission: Limit class A
                IEC/EN 61000-3-2 和 61000-3-3
Immunity: IEC/EN 61000-4-2 ~ 61000-4-6
                 和 IEC/EN 61000-4-11
