Vibroflex 高性能激光测振仪

最新研发的Vibroflex激光多普勒测振仪,采用模块化设计理念,用户可根据实际测试需求进行灵活配置,其无与伦比的测试性能使得其无论是在研发还是工业 质量控制方面,成为解决紧迫的振动问题的首选方案。

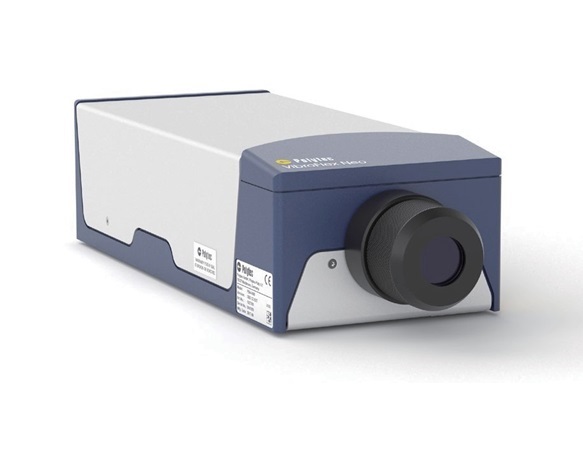

VibroFlex激光测振仪由控制箱和非接触式光学头组成,可根据实际需要选择内置的速度、位移和加速度解码器。控制箱支持用户自定义设置,并确保系统可随时升级,该系统可完成从纳米到宏观结构的高精度非接触式振动测量。

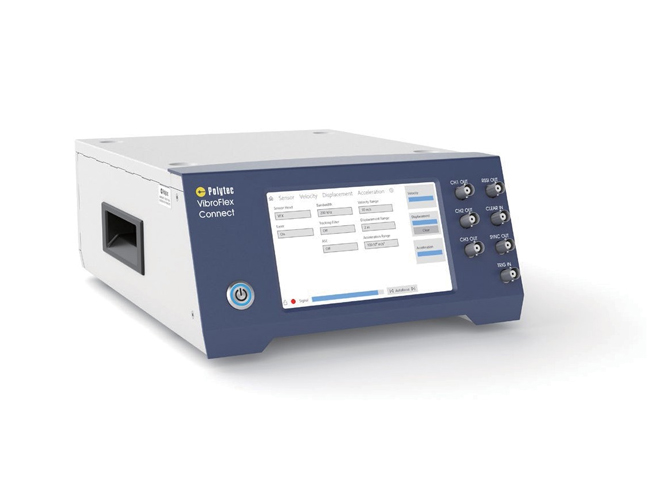

即使在困难条件下,其高超信号处理功能也能确保测试数据真实可靠。测试过程中,用户通过PC或7吋大触摸屏来远程设置所有相关参数并进行控制,避免因接触对测试结果带来任何影响。

■ 可自由配置,随时升级

■ 同步输出位移,速度和加速度

■ 带宽覆盖DC~24MHz

■ 最大振动速度达30m/s

■ 带VibroLink数字式数据传输口(Ethernet TCP/IP)

■ 新一代光学头具有极佳的信噪比(SNR)

■ 集成了用于优化测试结果的信号电平显示

■ 可远程和自动聚焦,确保光学信号质量始终保持最佳

■ 氦氖光学头可穿过透明物质测试,如水或玻璃

■ 红外光学头对高温物体的测试有更优信噪比

■ 远程控制系统,测试全过程中实现零干扰


通用参数

型号

前端 VFX-F-110

接口/显示

带交互式菜单引导设置前端和光学头的7" 彩色触摸屏

尺寸

W x H x D:285 x 140 x   383 mm

重量

ca. 7.5 kg

保护等级

IP20

工作温度

+ 5…+ 40°C  (41…104°F)

存储温度

− 10…+ 65°C (14…149°F)

相对湿度

max. 80%,无冷凝

供电电源

100...240 VAC ± 10 %, 50/60 Hz

功耗

max. 100 VA

技术参数

模拟输出

3 个BNC接口同时输出  (±1 V @ 50 Ω; ± 2 V @ 1MΩ)

相位同步

• 速度

• 位移(选配)

• 加速度(选配)

数字输出

VibroLink 数字输出测量结果(速度)

信号电平输出需软件VibSoft   5.5

带宽

DC - 24 MHz(15个可选量程)

最大速度

± 30 m/s

高通滤波器

速度、位移和加速度信号可单选:1 Hz, 2 Hz, 4 Hz, 8 Hz, 15 Hz,30 Hz, 60 Hz, 120 Hz, 250 Hz, 500 Hz,1 kHz, 2 kHz, 4 kHz,8 kHz, 15 kHz, 30 kHz, 60 kHz (取决于所选带宽)

低通滤波器

位移和加速度信号可单选:1 kHz, 2 kHz, 5 kHz, 10 kHz, 20 kHz,50 kHz, 100 kHz, 200 kHz, 500 kHz, 1 MHz,1.5 MHz, 3 MHz,6 MHz,12 MHz, 24 MHz(取决于所选带宽和速度信号)

跟踪滤波器

Slow, medium, fast

ASE滤波器

自适应信号增强 - 用于测量反光不良表面时提高信号质量

信号电平显示

• 触摸屏和光学头上的反光信号强度显示

• 以DC电压信号输出(BNC接口,0...2V)

模拟输入信号

置零:将位移信号复位至零(BNC);   模拟和数字(TTL)

PC 接口

通过集成的VibroLink接口和数据线(以太网):

通过网络进行远程设置

支持光学头的激光波长

• 可见红色激光(633nm)

• 红外激光(1550 nm)



配置选择:

带宽范围

VFX-BW-50kHz

频率上限为 50 kHz

VFX-BW-100kHz

频率上限为 100 kHz

VFX-BW-500kHz

频率上限为 500 kHz

VFX-BW-1MHz

频率上限为 1 MHz

VFX-BW-3MHz

频率上限为 3 MHz

VFX-BW-12MHz

频率上限为 12 MHz

VFX-BW-24MHz

频率上限为 24 MHz

速度

VFX-VelBase

基本 (± 6 m/s)

VFX-VelPerformance

高速 (± 12 m/s)

VFX-VelHighSpeed

超高速 (± 30 m/s)

速度分辨率

VFX-VelResH

高分辨率

最小档位 ± 0.01 m/s (峰值)

分辨率为 3nm/s/√Hz

VFX-VelResS

超高分辨率

最小档位 ± 0.001   m/s (峰值)

分辨率为 1nm/s/√Hz

位移选配

VFX-DispL

位移最大值为 ±200mm(峰值)

VFX-DispXL

扩展位移量程(位移最大值为±500mm(峰值))

VFX-DispXXL

扩展位移量程 (位移最大值为±1m和± 2.50 m(峰值))

位移分辨率



VFX-DispResH

高分辨率

最小档位± 0.5 µm(峰值)

分辨率为 16 pm.

VFX-DispResS

超高分辨率

最小档位 ± 10 nm (峰值) 分辨率为 0.3 pm.

加速度选配

VFX-AccOut

频率覆盖3MHz,加速度最高达10x10^6g
