VibroScan-1D 扫描式激光测振仪

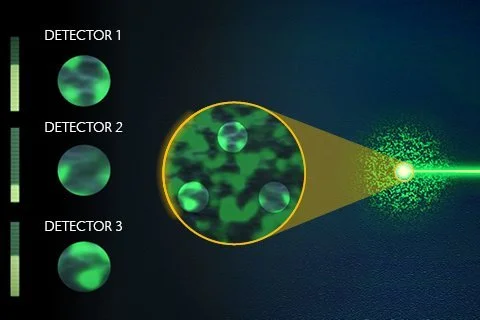

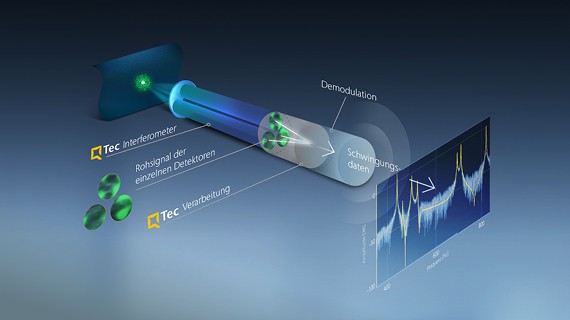

VibroScan QTec 采用的专利 QTec 多光路干涉技术，堪称该设备的 “智慧核心”。这项技术对激光测振仪的信号质量进行了全方位的优化提升。在实际测量时，无论面对的是深色的物体，还是生物材质制成的特殊样本，亦或是处于旋转、移动状态等复杂工况下的对象，它都能凭借超高的光学灵敏度，实现高保真度的精准测量。这一卓越特性显著缩短了测试周期，大幅提升了测量效率，让振动测量工作变得比以往更加高效、便捷。而且，该技术的稳定性和可靠性极高，能够为测量结果提供坚实的保障，让科研人员和工程师们对测量数据充满信心。
VibroScan QTec 扫描式激光测振仪在便携性方面同样表现出色。其参考信号的数据采集模块、信号发生器以及触发器，巧妙地集成于设计精巧且经过精心重量优化的扫描头内部，这种紧凑的设计极大地减少了设备的体积和重量，方便携带和操作。与此同时，VibroLink 以太网数据接口发挥着至关重要的作用，它不仅能够稳定、高效地将振动测量数据传输至笔记本电脑，确保数据的准确无误，还具备自动化接口的功能，为实现测量过程的自动化提供了便利条件。另外，用户可根据实际需求，灵活选择配备前端设备。通过这一可选配置，能够进一步扩展参考通道和信号发生器通道的数量，轻松将设备升级为功能更为强大的 3D振动测量系统，满足不同场景下多样化的测量需求。
将三台独立的 VibroScan QTec组合，即可精确测量器件的XYZ三维振动矢量。配套的前端精度达皮秒级，可轻松同步另外两台测振仪，并且内置了具备多输入多输出（MIMO）功能的信号发生器，为测量工作提供稳定且强大的信号支持。PSV 软件在整个测量过程中发挥着关键的引导作用，它能够精准探测各个 VibroScan QTec 相对于被测物体的空间位置，实现三束激光的完美同步，并将其精准聚焦于被测物体上仅为微米级大小的测量点。测量完成后，所获得的结果会自动转换到有限元模型（FEM）坐标系中，进而依据振动方向生成直观生动的动态演示，助力用户深入理解振动特性 。
·非接触式全场测量，具备类似有限元模型(FEM)的空间分辨率
·在工程表面上拥有最佳信噪比
·基于人工智能的测量网格生成
·扩展的评估和脚本编写
·使用 QTec® 技术，速度提升高达10倍
·振动速度 30m/s、频率32 MHz
·可以升级和扩展成 3D 系统
·开放的应用程序编程接口(API)和驱动程序
·多种选配件和软件
技术参数：
VibroScan QTec Xtra - 扫描式激光头 | |
重量 | 10.3 kg，若配备 PSV-G-700 高精度几何扫描仪，重量为10.5kg |
光学技术 | QTec® 外差多光路干涉技术 |
激光类型 | 测量激光：波长 1550nm（短波红外，不可见），激光功率 < 10mW |
定位激光：波长 520nm（绿色），激光功率 < 1mW，5 级调光 | |
激光噪声特性 | 线宽（洛伦兹线型）<100H |
激光波长 | 稳定性±50 pm |
激光安全等级 | Class 2 |
光学信号处理 | 干涉仪原始信号：960MSamples/s |
信号处理：双高速现场可编程门阵列（FPGA）设计 | |
工作距离 | 125 mm … ~100 m |
扫描角度 [h x v] | 50° x 40° |
摆镜特性 | 角度分辨率<0.0008°, 角度稳定性 <0.001°/h, 最大扫描速度50 点/秒 |
样品尺寸 | 从mm到数m |
摄像机 | 高清格式，120 倍变焦，30 倍光学变焦，最大视野 [水平 x 垂直] 64°x38° |
电源 | 100VAC...240VAC ±10%，50/60Hz；典型功耗 |
防护等级 | IP10，IP40（激光快门关闭或安装 PSV-A-526 保护镜时） |
带宽 | |
带宽4档可选，从200 kHz 到 32 MHz | |
PSV-L-BW200K | 带宽为 200 kHz |
PSV-L-BW6M | 带宽为 6 MHz |
PSV-L-BW12M | 带宽为 12 MHz |
PSV-L-BW32M | 带宽为 32 MHz |
振动速度 | |
最大振动速度可从±15 m/s 升级成 ±30 m/s | |
PSV-L-VELMAX15 | 最大 15 m/s |
PSV-L-VELMAX30 | 最大 30 m/s |
速度测量参数 | |
频率 kHz | 典型噪声限制分辨率 nm/s/√Hz |
10 | 20 |
100 | 75 |
1,000 | 400 |
10,000 | 4,000 |
32,000 | 12,800 |
