VibroScan-3D 扫描式激光测振仪

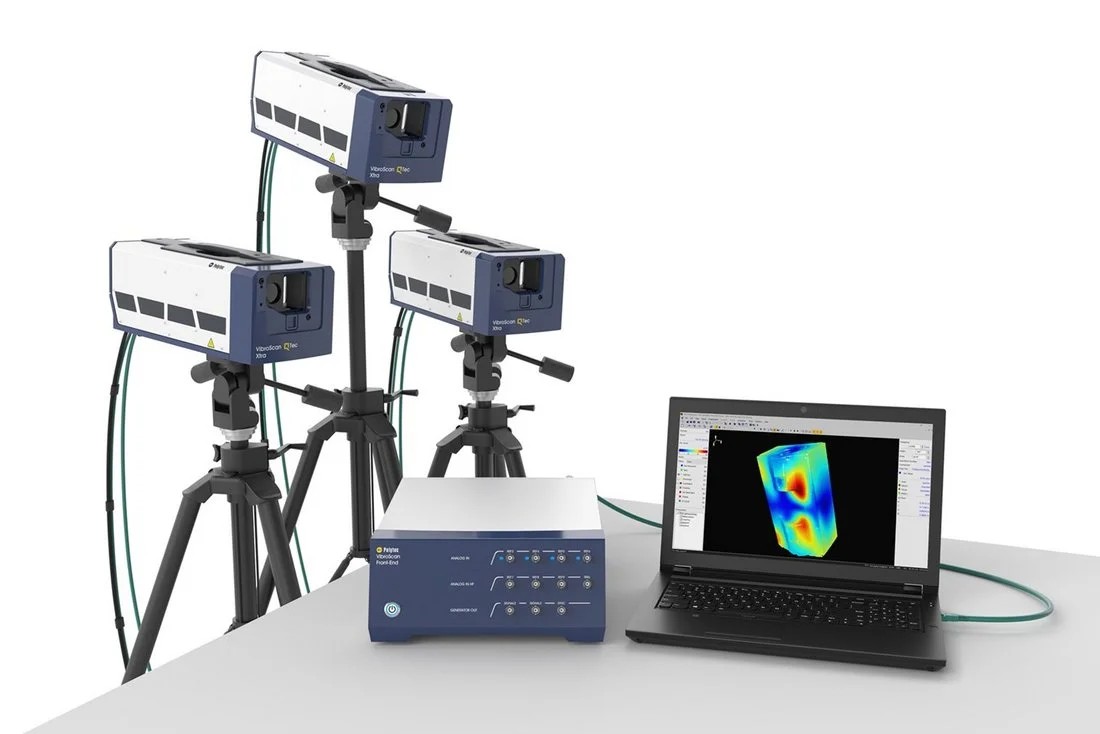

三维扫描式激光测振仪是噪声和振动测量的前沿设备。其配备三个独立扫描头，能全方位捕捉各振动方向的精确信息，为研究提供关键数据。

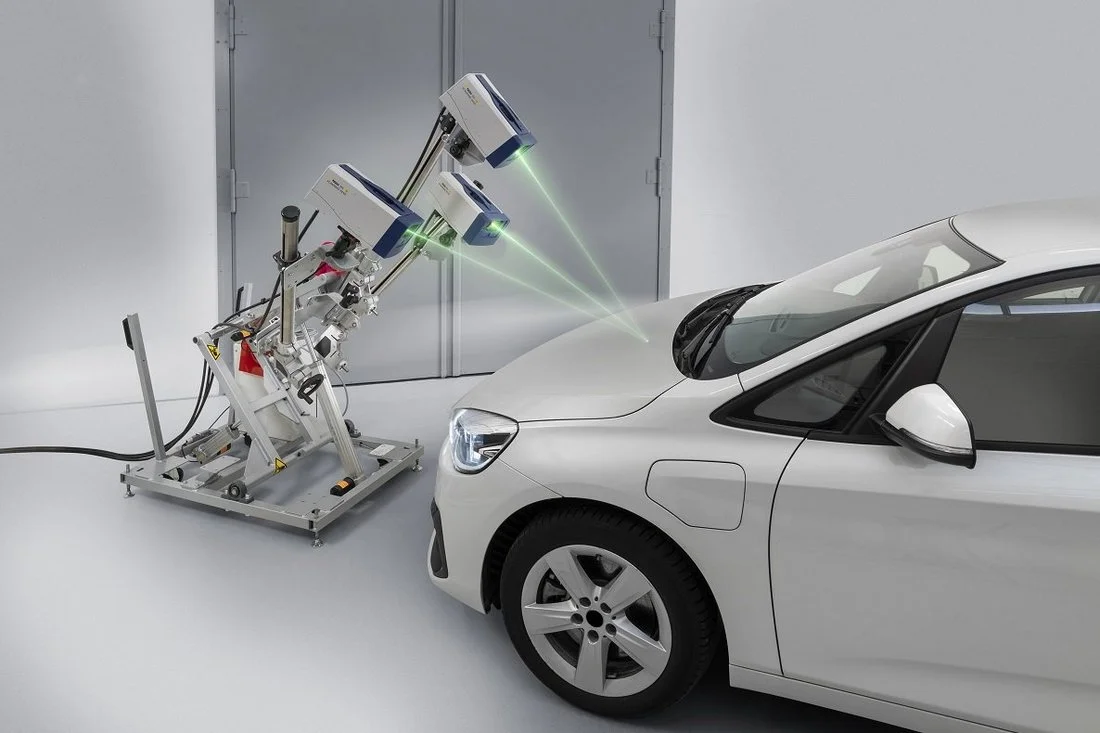

VibroScan QTec 3D 应用广泛，在噪声、振动与声振粗糙度（NVH）、声学、结构动力学等多个领域，都发挥着重要作用。它可精准确定工作变形和固有模态，频率覆盖范围高达 32MHz，满足复杂场景的高精度测量需求。
专利 QTec多通道干涉技术，为红外激光测振仪（短波红外）的信号质量带来了质的飞跃。凭借这一先进技术，在各类表面开展测量工作时，都能以极高的光学灵敏度实现高保真度的数据采集。这一特性使得测试时间大幅缩短，即便是面对深色物体、生物样本，或是旋转、移动中的目标，也能高效完成测量任务。
该技术采用的激光安全性极高，在应对远距离目标测量这类极具挑战性的应用场景时，表现堪称完美。有了 QTec，振动测量工作变得前所未有的高效、便捷与可靠，能为您提供最为坚实、清晰且无可争议的测量结果。
这款设备兼容性强，能与计算机辅助工程（CAE）环境无缝对接，为三维几何建模、模态分析及自动化流程，提供便捷高效的接口，提升工作效率。它采用获专利的 QTec® 多通道干涉技术，增强了红外激光测振仪（SWIR）的信号质量，大幅提升光学灵敏度，缩短测试时间。凭借该技术，设备在黑暗环境，面对生物样本、旋转或移动物体，都能稳定精准测量。这一安全可靠的激光技术，在远距离测量场景中优势突出，为科研工作提供坚实的数据保障 。
搭配适配的配件，即便是极为微小的部件，您也能够精准测量，同时还能对噪声进行定位与激发，轻松攻克复杂的几何形状以及多样的测量设置难题，哪怕是在严苛的测试台工况下或是风洞环境中，也能顺利开展测量工作。其配备的机器视觉工具，极大地简化了测试前期的准备流程；而专业的计算机辅助工程（CAE）接口，不仅支持基于模态的有限元模型验证，还能胜任基于应变的验证工作，可直接导入各类几何数据。凭借先进的几何处理技术，测量结果得以直观且精准地呈现，助力您深入洞悉振动结构的内部状况、动力学运行规律以及声学特征。
该设备配备功能强大的自动化接口，无论是运用 MatLab™软件，还是使用您自行编写的程序，都能高效完成复杂的评估任务，实现模态测试的全面自动化操作也不在话下。从小至微米级元件、大到工业级大型设备等，Polytec均精心打造了成熟、全面且高效的定制化振动测量解决方案 。
技术参数：
VibroScan QTec Xtra - 扫描式激光头 | |
重量 | 10.3 kg，若配备 PSV-G-700 高精度几何扫描仪，重量为10.5kg |
光学技术 | QTec® 外差多光路干涉技术 |
激光类型 | 测量激光：波长 1550nm（短波红外，不可见），激光功率 < 10mW |
定位激光：波长 520nm（绿色），激光功率 < 1mW，5 级调光 | |
激光噪声特性 | 线宽（洛伦兹线型）<100H |
激光波长 | 稳定性±50 pm |
激光安全等级 | Class 2 |
光学信号处理 | 干涉仪原始信号：960MSamples/s |
信号处理：双高速现场可编程门阵列（FPGA）设计 | |
工作距离 | 125 mm … ~100 m |
扫描角度 [h x v] | 50° x 40° |
摆镜特性 | 角度分辨率<0.0008°, 角度稳定性 <0.001°/h, 最大扫描速度50 点/秒 |
样品尺寸 | 从mm到数m |
摄像机 | 高清格式，120 倍变焦，30 倍光学变焦，最大视野 [水平 x 垂直] 64°x38° |
电源 | 100VAC...240VAC ±10%，50/60Hz；典型功耗 |
防护等级 | IP10，IP40（激光快门关闭或安装 PSV-A-526 保护镜时） |
带宽 | |
带宽4档可选，从200 kHz 到 32 MHz | |
PSV-L-BW200K | 带宽为 200 kHz |
PSV-L-BW6M | 带宽为 6 MHz |
PSV-L-BW12M | 带宽为 12 MHz |
PSV-L-BW32M | 带宽为 32 MHz |
振动速度 | |
最大振动速度可从±15 m/s 升级成 ±30 m/s | |
PSV-L-VELMAX15 | 最大 15 m/s |
PSV-L-VELMAX30 | 最大 30 m/s |
速度测量参数 | |
频率 kHz | 典型噪声限制分辨率 nm/s/√Hz |
10 | 20 |
100 | 75 |
1,000 | 400 |
10,000 | 4,000 |
32,000 | 12,800 |
